商品簡介
《金屬材料失效分析》對一些金屬材料失效案例進行了研究分析。簡要介紹金屬材料失效分析基礎知識、失效分析檢測技術及方法、金屬材料失效分析案例。著重介紹了氨水槽、供熱管道、消防水帶、混凝土泵車、汽車轉向拉杆、燃氣輸送管道、鍋爐管、二沉池齒輪、衛生間淋浴器、風冷熱泵冷(熱)水機、散熱器絲堵、滿-液式水源熱泵機組、空調等產品的失效形式、斷裂形貌、組織結構特點、破損機制和分析手段等；通過對上述產品失效機制的分析和探討，對相應產品失效程度控制的基本措施和手段提出了建議。
本書可供從事材料失效分析工作、表面工程技術等科研人員、高等院校相關專業的研究人員和師生參考和閱讀。

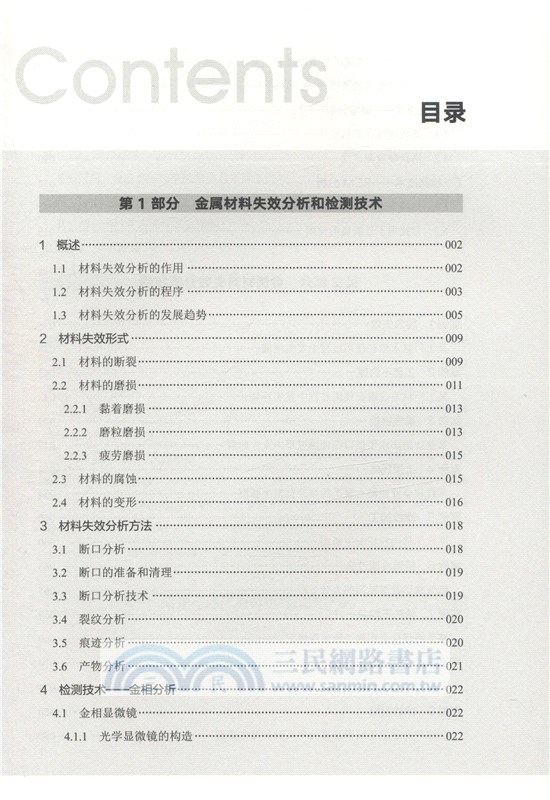

目次
第1部分 金屬材料失效分析和檢測技術
1 概述 002
1.1 材料失效分析的作用 002
1.2 材料失效分析的程序 003
1.3 材料失效分析的發展趨勢 005
2 材料失效形式 009
2.1 材料的斷裂 009
2.2 材料的磨損 011
2.2.1 黏著磨損 013
2.2.2 磨粒磨損 013
2.2.3 疲勞磨損 015
2.3 材料的腐蝕 015
2.4 材料的變形 016
3 材料失效分析方法 018
3.1 斷口分析 018
3.2 斷口的準備和清理 019
3.3 斷口分析技術 019
3.4 裂紋分析 020
3.5 痕跡分析 020
3.6 產物分析 021
4 檢測技術――金相分析 022
4.1 金相顯微鏡 022
4.1.1 光學顯微鏡的構造 022

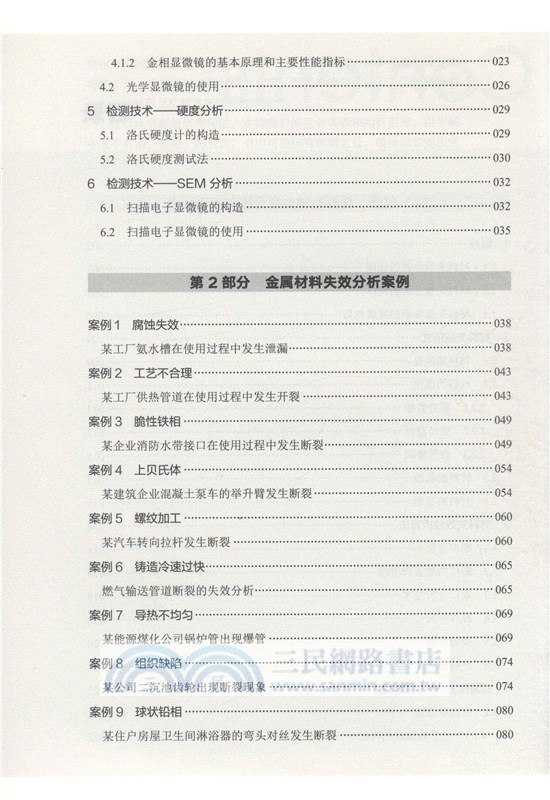

4.1.2 金相顯微鏡的基本原理和主要性能指標 023
4.2 光學顯微鏡的使用 026
5 檢測技術――硬度分析 029
5.1 洛氏硬度計的構造 029
5.2 洛氏硬度測試法 030
6 檢測技術――SEM分析 032
6.1 掃描電子顯微鏡的構造 032
6.2 掃描電子顯微鏡的使用 035
第2部分 金屬材料失效分析案例
案例1 腐蝕失效 038

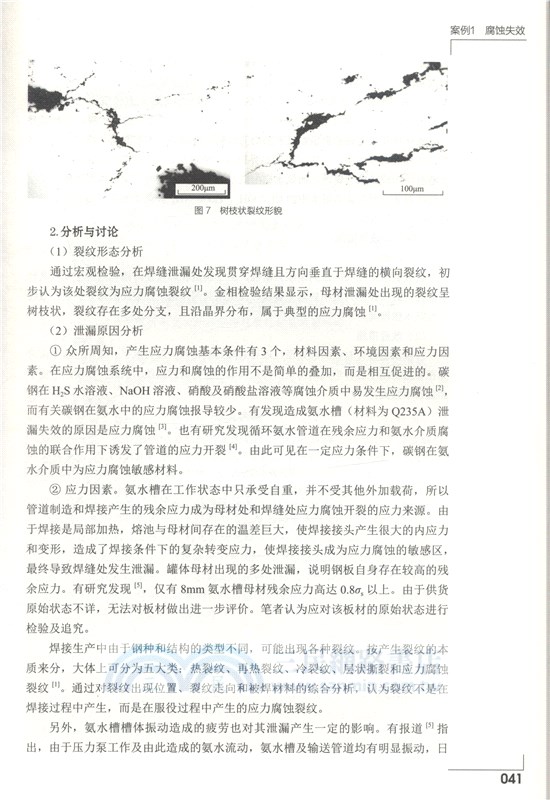

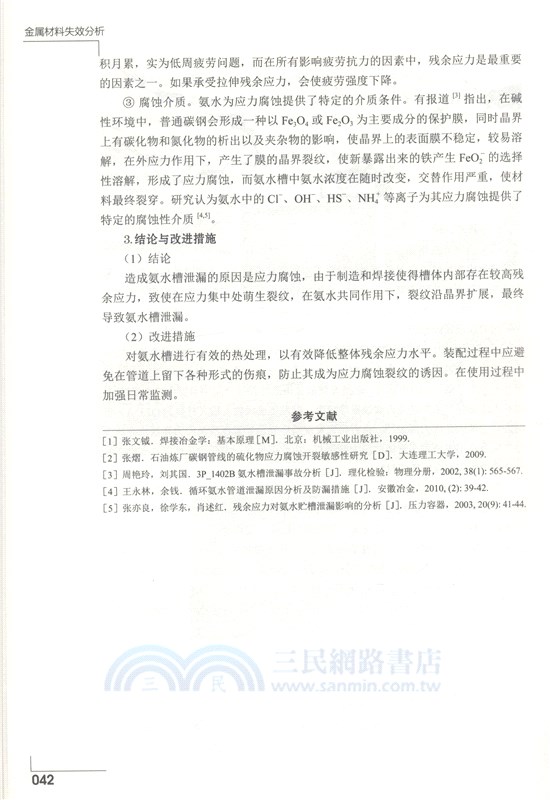

某工廠氨水槽在使用過程中發生洩漏 038
案例2 工藝不合理 043
某工廠供熱管道在使用過程中發生開裂 043
案例3 脆性鐵相 049
某企業消防水帶接口在使用過程中發生斷裂 049
案例4 上貝氏體 054
某建築企業混凝土泵車的舉升臂發生斷裂 054
案例5 螺紋加工 060
某汽車轉向拉杆發生斷裂 060
案例6 鑄造冷速過快 065
燃氣輸送管道斷裂的失效分析 065
案例7 導熱不均勻 069
某能源煤化公司鍋爐管出現爆管 069
案例8 組織缺陷 074
某公司二沉池齒輪出現斷裂現象 074
案例9 球狀鉛相 080
某住戶房屋衛生間淋浴器的彎頭對絲發生斷裂 080
案例10 枝晶組織 084
某公司娛樂廣場使用風冷熱泵冷（熱）水機組出現銅管開裂 084
案例11 Fe-Si雜質相 088
某公司散熱器絲堵斷裂造成漏水現象 088
案例12 應力腐蝕 093
某公司滿-液式水源熱泵機組蒸發器發生洩漏 093
案例13 晶間應力腐蝕 097
某公司空調波紋連接管發生洩漏 097
案例14 疲勞斷裂 102
某公司氮氫氣壓縮機一級連杆螺栓斷裂 102
案例15 變質處理 106
某公司油罐車放油閥斷裂分析 106
案例16 鉛相 110
某公司供暖用螺紋連接球閥發生斷裂 110
案例17 晶間腐蝕 114
某學校教學樓護欄發生斷裂 114
案例18 熱處理不當 121
某公司使用的螺栓發生斷裂 121
案例19 配合鍵失效 124
某農民使用收割機的柴油發動機發生故障 124
案例20 點蝕 128
某中央空調用鋼管出現洩漏 128
附錄 金屬顯微組織檢驗方法
