SOLIDWORKS 2024中文版機械設計從入門到精通（簡體書）

《SOLIDWORKS 2024中文版機械設計從入門到精通》詳細介紹了SOLIDWORKS 2024 在機械設計中的應用方法和技巧。全書共13 章，主要包括SOLIDWORKS 2024 概述、草圖繪製、參考幾何體、草繪特徵、放置特徵、特徵的復制、修改零件、裝配體設計、動畫製作、工程圖設計、曲面造型基礎、有限元分析和運動仿真等內容。此外，本書還附有3 章在線擴展學習內容，分別對3D 草圖和3D 曲線、鈑金設計基礎、焊接基礎知識進行講解。本書在敘述過程中突出實用性和技巧性，讀者可以很快地掌握SOLIDWORKS 2024 機械建模的方法，同時還可以了解SOLIDWORKS 在行業中的應用。
另外，本書隨書資源包中還配備了豐富的學習資源，具體內容如下。
1．301 集高清同步微課視頻，可像看電影一樣輕鬆學習，然後對照書中實例進行練習。
2．28 個經典中小型實例，12 個大型綜合實例，用實例學習上手更快，更專業。
3．33 個實踐與操作練習，學以致用，動手會做才是硬道理。
4．附贈5 類共12 個綜合案例及同步視頻演示，可以拓寬視野，增強實戰能力。
5．全書實例的源文件和素材，方便按照書中實例操作時直接調用。
全書實例豐富，講解透徹，適合廣大技術人員使用，也可以作為高校相關專業的教學參考書，同時也適合讀者自學使用。

CAD/CAM/CAE技術聯盟是一個CAD/CAM/CAE技術研討、工程開發、培訓咨詢和圖書創作的工程技術人員協作聯盟，擁有20多位專職和眾多兼職CAD/CAM/CAE工程技術專家。
CAD/CAM/CAE技術聯盟負責人由Autodesk中國認證考試中心首席專家擔任，全面負責Autodesk中國官方認證考試大綱制定、題庫建設、技術咨詢和師資培訓工作，成員精通Autodesk系列軟件。其創作的很多教材成為國內具有引導性的旗幟作品，在國內相關專業方向圖書創作領域具有舉足輕重的地位。

【掃描封底「刮刮卡」獲取所有配套資源】

針對SOLIDWORKS 2024版本全新編寫，內容豐富！

視頻演示：301集(段)高清教學微視頻，掃碼學習效率更高
典型實例：28個經典中小型實例，用實例學習更專業
綜合演練：12個大型綜合實例演練，實踐才是硬道理
實踐練習：33個實踐與操作練習，動手會做才是真學會

鈑金、焊接、齒輪、曲面、特徵，5大類共12個機械設計綜合案例及其配套的源文件和視頻錄像，總時長達150分鐘。

【掃描封底「刮刮卡」獲取所有配套資源】】

SOLIDWORKS是世界上第一個基於Windows開發的三維實體設計軟件，該軟件以參數化特徵造型為基礎，具有功能強大、易學易用和技術新等特點，使得SOLIDWORKS 成為領先的、主流的三維CAD解決方案。因為使用了Windows OLE技術、直觀式設計技術、先進的parasolid內核以及良好的與第三方軟件的集成技術，SOLIDWORKS成為全球裝機量最大、最好用的軟件之一。SOLIDWORKS能夠提供不同的設計方案，減少設計過程中的錯誤並提高產質量量，使用戶能在比較短的時間內完成更多的工作，能夠更快地將高質量的產品投放市場。SOLIDWORKS功能強大、應用廣泛，涉及平面工程制圖、三維造型、求逆運算、加工製造、工業標準交互傳輸、模擬加工過程、電纜布線和電子線路等多個應用領域。自從1996年SOLIDWORKS引入中國以來，受到了業界的廣泛好評，許多高等院校也將SOLIDWORKS用作本科生製造專業教學和課程設計的首選軟件。本書將以目前使用最廣泛的SOLIDWORKS 2024版本為基礎進行講解。
一、編寫目的
鑒於SOLIDWORKS強大的功能和深厚的工程應用底蘊，我們力圖開發一本全方位介紹SOLIDWORKS在機械設計方面應用實際情況的書籍。我們不求將SOLIDWORKS知識點全面講解清楚，而是針對機械設計行業需要，利用SOLIDWORKS大體知識脈絡作為線索，以實例作為“抓手”，幫助讀者掌握利用SOLIDWORKS進行機械設計的基本技能和技巧。
二、本書特點
?專業性強
本書作者擁有多年計算機輔助設計領域的工作經驗和教學經驗，他們總結了多年的設計經驗以及教學的心得體會，歷時多年精心編著，力求全面、細致地展現SOLIDWORKS 2024在機械設計方面的各種功能和使用方法。在具體講解的過程中，嚴格遵守機械設計相關規範和國家標準，將這種一絲不茍的細致作風融入字裡行間，目的是培養讀者嚴謹細致的工程素養，傳播規範的工程設計理念與應用知識。
?實例經典
全書包含近百個常見的、不同類型和大小的機械設計實例、實踐，可讓讀者在學習案例的過程中快速了解SOLIDWORKS 2024在機械設計中的用途，並加深對知識點的掌握，力求通過實例的演練幫助讀者找到一條學習SOLIDWORKS 2024的捷徑。
?涵蓋面廣
本書在有限的篇幅內，包羅了SOLIDWORKS 2024在機械設計中常用的幾乎全部的功能講解，涵蓋了SOLIDWORKS 2024概述、草圖繪製、參考幾何體、草繪特徵、放置特徵、特徵復制、零件修改、裝配體設計、動畫製作、工程圖設計、曲面造型基礎、有限元分析和運動仿真等知識。可以說，讀者只要有本書在手，就能對SOLIDWORKS知識全精通。
?突出技能提升
本書中有很多實例本身就是工程設計項目案例，經過作者精心提煉和改編，不僅保證了讀者能夠學好知識點，更重要的是能幫助讀者掌握實際的操作技能。全書結合實例詳細講解SOLIDWORKS在機械設計中的知識要點，讓讀者在學習案例的過程中潛移默化地掌握SOLIDWORKS軟件的操作技巧，同時培養工程設計實踐能力。
三、本書的配套資源
本書提供了極為豐富的學習配套資源，讀者可掃描封底的“文泉云盤”二維碼獲取下載方式，以便在最短的時間內學會並掌握這門技術。
1．配套教學視頻
針對本書實例專門製作了301集同步教學視頻，讀者可以掃描左側二維碼獲取視頻，像看電影一樣輕鬆愉悅地學習本書內容，然後對照課本加以實踐和練習，以大大提高學習效率。
2．附贈5類綜合案例及同步視頻演示
本書配套資源贈送了鈑金、焊接、齒輪、曲面、特徵5大類，共12個機械設計綜合實戰案例及其配套的源文件和同步視頻演示，總時長達150分鐘，可以拓寬讀者視野，增強讀者的實戰能力。
3．全書實例的源文件
本書配套資源中包含實例和練習實例的源文件和素材，讀者可以在安裝SOLIDWORKS軟件後，打開並使用它們。
4．在線擴展學習
本書附贈3章在線擴展學習內容，包括3D草圖和3D曲線、鈑金設計基礎、焊接基礎知識，學有余力的讀者可以掃描封底的“文泉云盤”二維碼獲取學習資源。
四、關於本書的服務
1．“SOLIDWORKS 2024簡體中文版”安裝軟件的獲取
按照本書上的實例進行操作練習，以及使用SOLIDWORKS 2024進行繪圖之前，需要事先在計算機上安裝軟件。讀者可以登錄SOLIDWORKS官方網站聯繫購買正版軟件，或者使用其試用版。
2．關於本書的技術問題或有關本書信息的發布
讀者若遇到有關本書的技術問題，可以掃描封底“文泉云盤”二維碼查看是否已發布相關勘誤/解疑文檔。如果沒有，可在文檔下方找到聯繫方式，與我們聯繫，我們將盡快回復。
3．關於手機在線學習
掃描書後刮刮卡（需刮開塗層）二維碼，即可獲取本書所有配套資源及它們的讀取權限，點擊即可在手機中觀看對應教學視頻，充分利用碎片化時間，隨時隨地學習。需要強調的是，書中給出的是實例的重點步驟，詳細操作過程還需讀者通過視頻來學習並領會。
五、關於作者
本書由CAD/CAM/CAE技術聯盟組織編寫。CAD/CAM/CAE技術聯盟負責人由Autodesk中國認證考試中心首席專家擔任，全面負責Autodesk中國官方認證考試大綱制定、題庫建設、技術咨詢等工作。其創作的很多教材成為國內具有引導性的旗幟作品，在國內相關專業方向圖書創作領域具有舉足輕重的地位。

第1章 SOLIDWORKS 2024概述 1
（ 視頻講解：14分鐘）
1.1 SOLIDWORKS 2024簡介 2
1.1.1 啟動SOLIDWORKS 2024 2
1.1.2 新建文件 2
1.1.3 SOLIDWORKS用戶界面 3
1.2 SOLIDWORKS工作環境設置 8
1.2.1 設置工具欄/選項卡 8
1.2.2 設置工具欄/選項卡命令按鈕 10
1.2.3 設置快捷鍵 11
1.2.4 設置背景 12
1.2.5 設置單位 14
1.3 文件管理 15
1.3.1 打開文件 15
1.3.2 保存文件 15
1.3.3 退出SOLIDWORKS 2024 17
1.4 視圖操作 17
1.5 實踐與操作 21
1.5.1 熟悉操作界面 21
1.5.2 設置系統選項 21
第2章 草圖繪製 22
（ 視頻講解：55分鐘）
2.1 草圖繪製的基本知識 23
2.1.1 進入草圖繪製 23
2.1.2 退出草圖繪製 23
2.1.3 草圖繪製工具 24
2.1.4 繪圖光標和鎖點光標 26
2.2 草圖繪製工具 27
2.2.1 繪製點 27
2.2.2 繪製直線與中心線 28
2.2.3 繪製圓 29
2.2.4 繪製圓弧 30
2.2.5 繪製矩形 32
2.2.6 繪製多邊形 34
2.2.7 繪製橢圓與部分橢圓 35
2.2.8 繪製拋物線 36
2.2.9 繪製樣條曲線 37
2.2.10 繪製草圖文字 38
2.3 草圖編輯工具 40
2.3.1 繪製圓角 40
2.3.2 繪製倒角 40
2.3.3 等距實體 41
2.3.4 轉換實體引用 42
2.3.5 草圖剪裁 43
2.3.6 草圖延伸 44
2.3.7 分割實體 44
2.3.8 鏡向實體 45
2.3.9 線性草圖陣列 46
2.3.10 圓周草圖陣列 47
2.3.11 移動實體 48
2.3.12 復制實體 48
2.3.13 旋轉實體 48
2.3.14 縮放實體 49
2.3.15 伸展實體 49
2.4 尺寸標注 50
2.4.1 度量單位 50
2.4.2 線性尺寸的標注 50
2.4.3 直徑和半徑尺寸的標注 52
2.4.4 角度尺寸的標注 52
2.5 添加幾何關係 53
2.5.1 水平約束 54
2.5.2 豎直約束 55
2.5.3 共線約束 56
2.5.4 垂直約束 57
2.5.5 平行約束 58
2.5.6 相等約束 59
2.5.7 固定約束 60
2.5.8 相切約束 61
2.6 自動添加幾何關係 62
2.7 編輯約束 63
2.8 截面草圖 64
2.8.1 實例—氣缸體截面草圖 64
2.8.2 實例—連接片截面草圖 66
2.9 實踐與操作 67
2.9.1 繪製角鐵草圖 67
2.9.2 繪製底座草圖 68
第3章 參考幾何體 69
（ 視頻講解：6分鐘）

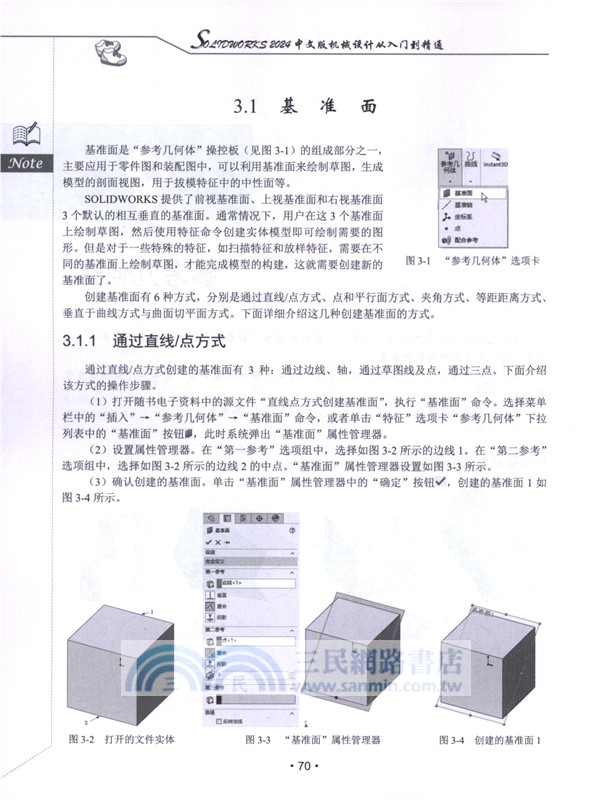

3.1 基準面 70
3.1.1 通過直線/點方式 70

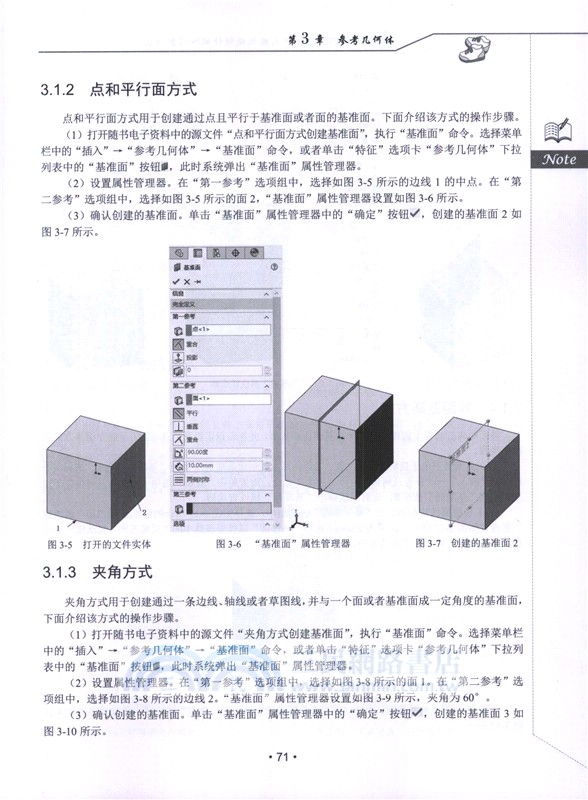

3.1.2 點和平行面方式 71
3.1.3 夾角方式 71

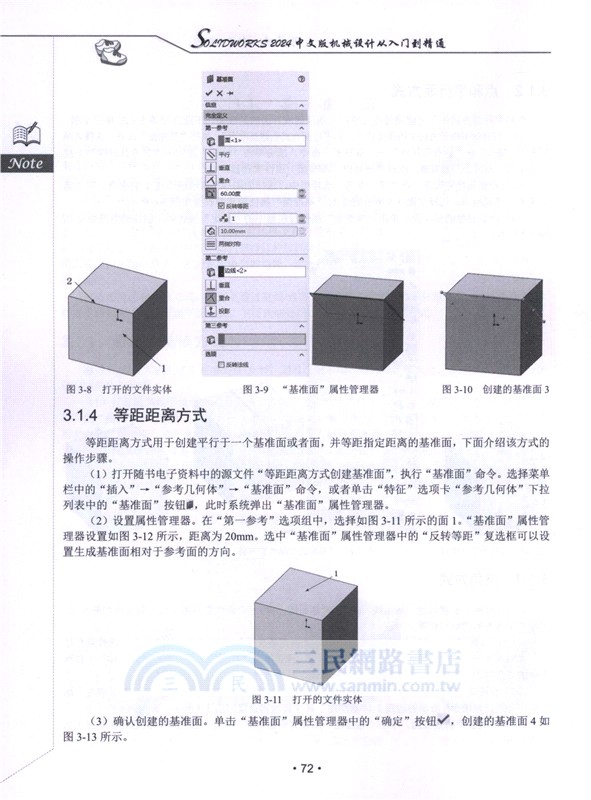

3.1.4 等距距離方式 72
3.1.5 垂直於曲線方式 73
3.1.6 曲面切平面方式 74
3.2 基準軸 75
3.2.1 一直線/邊線/軸方式 75
3.2.2 兩平面方式 76
3.2.3 兩點/頂點方式 76
3.2.4 圓柱/圓錐面方式 77
3.2.5 點和面/基準面方式 77
3.3 坐標系 78
3.4 參考點 79
3.4.1 圓弧中心參考點 79
3.4.2 面中心參考點 80
3.4.3 交叉點 80
3.4.4 投影點 81
3.4.5 創建多個參考點 81
3.5 實踐與操作 82
3.5.1 創建基準面 82
3.5.2 創建坐標系 82
第4章 草繪特徵 83
（ 視頻講解：80分鐘）
4.1 拉伸凸臺/基體特徵 84
4.1.1 拉伸凸臺/基體 84
4.1.2 拉伸薄壁特徵 85
4.1.3 實例—三通管1 86
4.2 旋轉凸臺/基體特徵 88
4.2.1 旋轉凸臺/基體 88
4.2.2 旋轉薄壁凸臺/基體 90
4.2.3 實例—油標尺 92
4.3 掃描特徵 92
4.3.1 凸臺/基體掃描 93
4.3.2 引導線掃描 94
4.4 放樣凸臺/基體特徵 95
4.4.1 凸臺/基體放樣 96
4.4.2 引導線放樣 97
4.4.3 中心線放樣 99
4.4.4 分割線放樣 100
4.4.5 實例—繪製液壓缸 101
4.5 切除特徵 105
4.5.1 拉伸切除特徵 105
4.5.2 實例—三通管2 106
4.5.3 旋轉切除 107
4.5.4 切除掃描 108
4.5.5 實例—螺母 109
4.6 綜合實例—基座1 111
4.7 實踐與操作 113
4.7.1 繪製大臂 113
4.7.2 繪製液壓桿 115
4.7.3 繪製小臂 115
第5章 放置特徵 117
（ 視頻講解：104分鐘）
5.1 孔特徵 118
5.1.1 簡單直孔 118
5.1.2 異型孔向導 119
5.1.3 實例—基座2 120
5.2 圓角特徵 122
5.2.1 固定大小圓角特徵 122
5.2.2 多半徑圓角特徵 124
5.2.3 圓形角圓角特徵 124
5.2.4 逆轉圓角特徵 125
5.2.5 變量大小圓角特徵 126
5.2.6 實例—三通管3 128
5.3 倒角特徵 129
5.3.1 創建倒角特徵 129
5.3.2 實例—法蘭盤 131
5.4 圓頂特徵 132
5.4.1 創建圓頂特徵 132
5.4.2 實例—螺絲刀 133
5.5 抽殼特徵 135
5.5.1 等厚度抽殼特徵 135
5.5.2 多厚度抽殼特徵 136
5.5.3 實例—移動輪支架 137
5.6 拔模特徵 141
5.6.1 中性面拔模特徵 141
5.6.2 分型線拔模特徵 142
5.6.3 階梯拔模特徵 143
5.6.4 實例—圓錐銷 144
5.7 筋特徵 145
5.7.1 創建筋特徵 145
5.7.2 實例—導流蓋 146
5.8 包覆 148
5.9 綜合實例—托架的創建 149
5.9.1 固定部分基體的創建 149
5.9.2 工作部分基體的創建 149
5.9.3 連接部分基體的創建 151
5.9.4 切除固定部分基體 152
5.9.5 光孔、沉頭孔和圓角的
創建 153
5.10 實踐與操作 155
5.10.1 繪製異型孔零件 155
5.10.2 繪製閥門殼體 156
第6章 特徵的復制 158
（ 視頻講解：121分鐘）
6.1 陣列特徵 159
6.1.1 線性陣列 159
6.1.2 圓周陣列 161
6.1.3 草圖驅動陣列 162
6.1.4 曲線驅動陣列 163
6.1.5 表格驅動陣列 164
6.1.6 填充陣列 165
6.1.7 實例—接口 166
6.2 鏡向特徵 170
6.2.1 鏡向特徵及其創建方法 171
6.2.2 鏡向實體 171
6.2.3 實例—管接頭 172
6.3 特徵的復制與刪除 180
6.4 綜合實例—殼體 182
6.4.1 創建底座部分 182
6.4.2 創建主體部分 184
6.4.3 創建頂部安裝孔 185
6.4.4 創建殼體內部孔 186
6.4.5 創建其他工作用孔 187
6.4.6 創建筋、倒角及圓角特徵 192
6.5 實踐與操作 194
6.5.1 繪製葉輪 194
6.5.2 繪製主連接零件 195
第7章 修改零件 197
（ 視頻講解：17分鐘）
7.1 參數化設計 198
7.1.1 特徵尺寸 198
7.1.2 方程式驅動尺寸 198
7.1.3 系列零件設計表 200
7.2 庫特徵 203
7.2.1 庫特徵的創建與編輯 203
7.2.2 將庫特徵添加到零件中 203
7.3 查詢 204
7.3.1 測量 204
7.3.2 質量屬性 205
7.3.3 截面屬性 206
7.4 零件的特徵管理 207
7.4.1 退回與插入特徵 208
7.4.2 壓縮與解除壓縮特徵 209
7.4.3 Instant3D 211
7.5 模型顯示 212
7.5.1 設置零件的顏色 212
7.5.2 設置零件的透明度 214
7.5.3 貼圖 215
7.5.4 布景 216
7.6 實踐與操作 217
7.6.1 查詢屬性 217
7.6.2 更改顏色 217
第8章 裝配體設計 218
（ 視頻講解：40分鐘）
8.1 裝配體基本操作 219
8.1.1 創建裝配體文件 219
8.1.2 插入裝配零件 221
8.1.3 刪除裝配零件 221
8.2 定位零部件 221
8.2.1 固定零部件 222
8.2.2 移動零部件 222
8.2.3 旋轉零部件 223
8.3 設計方法 224
8.3.1 自下而上設計方法 224
8.3.2 自上而下設計方法 224
8.4 配合關係 225
8.4.1 添加配合關係 225
8.4.2 刪除配合關係 225
8.4.3 修改配合關係 226
8.5 零件的復制、陣列與鏡向 226
8.5.1 零件的復制 226
8.5.2 零件的陣列 227
8.5.3 零件的鏡向 228
8.6 裝配體檢查 229
8.6.1 碰撞測試 229
8.6.2 動態間隙 230
8.6.3 體積干涉檢查 231
8.6.4 裝配體統計 232
8.7 爆炸視圖 232
8.7.1 生成爆炸視圖 233
8.7.2 編輯爆炸視圖 234
8.8 裝配體的簡化 234
8.8.1 零部件顯示狀態的切換 234
8.8.2 零部件壓縮狀態的切換 235
8.9 綜合實例—機械臂裝配 236
8.10 實踐與操作 239
8.10.1 繪製液壓桿裝配體 239
8.10.2 繪製制動器裝配體 240
第9章 動畫製作 242
（ 視頻講解：38分鐘）
9.1 運動算例 243
9.1.1 新建運動算例 243
9.1.2 運動算例MotionManager
簡介 243
9.2 添加動畫 245
9.2.1 動畫向導 245
9.2.2 旋轉 245
9.2.3 實例—齒輪旋轉 246
9.2.4 爆炸/解除爆炸 247
9.2.5 保存動畫 249
9.2.6 實例—傳動裝配體分解結合
動畫 250
9.3 動畫進階 252
9.3.1 基於關鍵幀動畫 252
9.3.2 實例—創建傳動裝配體的
動畫 253
9.3.3 基於馬達的動畫 254
9.3.4 實例—傳動裝配體動畫 256
9.3.5 基於相機橇的動畫 258
9.3.6 實例—傳動裝配體基於相機
的動畫 259
9.4 基本運動 263
9.4.1 彈簧 264
9.4.2 引力 264
9.5 更改視象屬性 265
9.6 綜合實例—差動機構運動
模擬 265
9.7 實踐與操作 269
9.7.1 創建動畫 269
9.7.2 創建線性馬達的制動器裝配體
動畫 270
第10章 工程圖設計 271
（ 視頻講解：51分鐘）
10.1 工程圖的繪製方法 272
10.2 定義圖紙格式 274
10.3 標準三視圖的繪製 276
10.3.1 用標準方法生成標準
三視圖 276
10.3.2 利用拖動的方法生成標準
三視圖 277
10.4 模型視圖的繪製 277
10.5 繪製視圖 278
10.5.1 剖面視圖 278
10.5.2 對齊剖視圖 279
10.5.3 投影視圖 281
10.5.4 輔助視圖 281
10.5.5 局部視圖 282
10.5.6 斷裂視圖 284
10.5.7 實例—基座模型視圖 284
10.6 編輯工程視圖 288
10.6.1 移動視圖 288
10.6.2 旋轉視圖 288
10.7 視圖顯示控制 289
10.7.1 顯示和隱藏 289
10.7.2 更改零部件的線型 289
10.7.3 圖層 290
10.8 標注尺寸 291
10.8.1 插入模型尺寸 291
10.8.2 注釋 292
10.8.3 標注表面粗糙度 293
10.8.4 標注形位公差 293
10.8.5 標注基準特徵符號 294
10.8.6 實例—基座視圖尺寸
標注 295
10.9 打印工程圖 301
10.10 綜合實例—機械臂裝配體
工程圖 302
10.11 實踐與操作 308
10.11.1 繪製液壓桿工程圖 308
10.11.2 繪製透蓋工程圖 309
第11章 曲面造型基礎 311
（ 視頻講解：112分鐘）
11.1 曲線的生成 312
11.1.1 投影曲線 312
11.1.2 三維樣條曲線的生成 314
11.1.3 組合曲線 316
11.1.4 螺旋線和渦狀線 316
11.1.5 分割線 317
11.2 曲面的生成方式 319
11.2.1 拉伸曲面 320
11.2.2 旋轉曲面 320
11.2.3 掃描曲面 321
11.2.4 放樣曲面 322
11.2.5 等距曲面 323
11.2.6 延展曲面 323
11.2.7 邊界曲面 324
11.2.8 自由形特徵 325
11.2.9 實例—輪轂 326
11.3 曲面編輯 333
11.3.1 填充曲面 333
11.3.2 縫合曲面 335
11.3.3 延伸曲面 335
11.3.4 剪裁曲面 336
11.3.5 移動/復制/旋轉曲面 338
11.3.6 刪除曲面 339
11.3.7 替換面 339
11.3.8 中面 341
11.3.9 曲面切除 342
11.4 綜合實例—風葉建模 342
11.5 實踐與操作 353
11.5.1 繪製葉輪 353
11.5.2 繪製銑刀 354
第12章 有限元分析 356
（ 視頻講解：45分鐘）
12.1 有限元法 357
12.2 有限元分析法（FEA）的基本
概念 357
12.3 SOLIDWORKS Simulation 2024
功能和特點 358
12.4 SOLIDWORKS Simulation 2024
的啟動 359
12.5 SOLIDWORKS Simulation 2024
的使用 361
12.5.1 算例專題 361
12.5.2 定義材料屬性 362
12.5.3 載荷和約束 363
12.5.4 網格的劃分和控制 364
12.5.5 運行分析與觀察結果 365
12.5.6 實例—壓力容器的應力分析
設計 367
12.6 綜合實例—板中圓孔的應力集中
問題 371
12.7 實踐與操作 377
12.7.1 分析受壓失穩問題 377
12.7.2 計算疲勞壽命問題 378
第13章 運動仿真 380
（ 視頻講解：32分鐘）
13.1 虛擬樣機技術及運動仿真 381
13.1.1 虛擬樣機技術 381

13.1.2 數字化功能樣機及機械系統
動力學分析 382
13.2 SOLIDWORKS Motion 2024
啟動 383
13.3 Motion分析運動算例 383
13.3.1 馬達 383
13.3.2 阻尼 384
13.3.3 接觸 384
13.3.4 力 385
13.3.5 引力 386
13.3.6 實例—衝壓機構 386
13.4 綜合實例—自卸車斗驅動 388
13.5 實踐與操作 393
13.5.1 運動仿真一 393
13.5.2 運動仿真二 395
